Сонячна панель перетворює енергію світла на постійний електричний струм. Усередині модуля розташовані кремнієві фотоелементи, а зовні їх захищає міцний герметичний корпус. Щоб зрозуміти, як працює сонячна панель, достатньо розібрати три речі: рух електронів у кремнії, будову модуля та перетворення струму інвертором.
Фізичний принцип дії: як світло перетворюється на електрику
Сонячне світло складається з дуже малих частинок — фотонів. Коли вони потрапляють на кремнієву пластину всередині фотоелемента, то передають їй свою енергію. Цієї енергії достатньо, щоб вибити окремі електрони з атомів кремнію.
Самого вільного руху електронів недостатньо для корисного струму. У фотоелементі є два шари кремнію з різними типами провідності. Межа між ними називається p-n переходом. Вона спрямовує електрони в один бік і створює електричну напругу.
Металеві струмопровідні доріжки на поверхні кремнієвої пластини збирають вільні електрони. Далі вони рухаються зовнішнім електричним колом, живлячи обладнання або заряджаючи акумулятор. Так сонячна панель виробляє постійний струм, який позначають як DC.
Панель реагує передусім на світло, тобто на фотони, а не на тепло сонця. Нагрівання саме по собі не створює електричний струм у фотоелементі.
Будова сонячної панелі: з яких шарів складається модуль
Сонячна панель має вигляд міцного герметичного «сендвіча». Кремнієві елементи затиснуті між захисними шарами, які не дають волозі та повітрю проникати всередину. Така конструкція розрахована на десятиліття роботи просто неба.
- Захисне загартоване скло з антибліковим покриттям — захищає від граду й вітру та покращує світлопроникність.
- Верхній шар герметизуючої плівки (EVA) — фіксує елементи, захищає від вологи та вібрацій.
- Кремнієві фотоелементи з контактною сіткою — струмопровідні доріжки, де генерується струм.
- Нижній шар герметизуючої плівки (EVA) — повністю ізолює комірки знизу.
- Задня захисна підкладка (Backsheet) — діелектричний бар’єр від вологи та механічних пошкоджень.
- Алюмінієва рама по периметру — надає жорсткості для кріплення на дах чи наземні конструкції.
- Розподільна герметична коробка з діодами на тильній стороні — містить байпасні діоди для захисту від перегріву при затіненні та вихідні кабелі.
Байпасні діоди особливо потрібні, коли частина модуля опиняється в тіні. Вони дають змогу обійти затінену ділянку та зменшити втрати всієї панелі. Якщо герметичність порушена, волога може пошкодити контакти й прискорити деградацію фотоелементів.
Основні типи сонячних панелей та їхня ефективність
ККД панелі показує, яка частина енергії сонячного випромінювання перетворюється на електрику. Вищий показник дає більше потужності з тієї самої площі. Для даху з обмеженим місцем це має практичне значення.
На ринку України технології N-type TOPCon та HJT активно витісняли застарілі модулі P-type PERC і полікристалічні панелі. N-type та HJT належать до сучасних варіантів монокристалічних модулів і зазвичай дають кращий результат на однаковій площі.
| Тип панелі | Зовнішній вигляд | ККД (ефективність) | Особливості та термін служби |
|---|---|---|---|
| Монокристалічні (Mono-Si, включно з N-type TOPCon/HJT) | Темний або глибокий чорний однорідний колір | 17–24% (новітні N-type понад 22%) | Максимальна продуктивність на м², довговічність 25–30+ років, сучасний стандарт ринку |
| Полікристалічні (Poly-Si) | Синій неоднорідний відтінок із візерунком кристалів | 10–18% | Дешевші у виробництві, але менш ефективні, поступово витісняються монокристалом |
| Тонкоплівкові (аморфний кремній, CdTe, CIGS) | Суцільне гладке покриття, часто гнучкі | 6–12% | Легкі, працюють при слабкому розсіяному світлі, проте мають менший ресурс і потребують більшої площі |
Монокристалічні модулі частіше обирають для приватного будинку через високу потужність на квадратний метр. Тонкоплівкові рішення можуть бути доречними на легких або нестандартних поверхнях, де маса важливіша за максимальний ККД. Під час порівняння дивіться не тільки на відсоток ККД, а й на доступну площу, температурний коефіцієнт та умови затінення.
Як погодні умови та температура впливають на роботу панелей
Виробіток залежить від кількості світла, яке потрапляє на поверхню модуля. На результат впливають рівень сонячної інсоляції, кут падіння променів, хмарність і тривалість світлового дня. Панель, повернута до сонця під правильним кутом, зазвичай працює краще, ніж така сама панель у невдалому положенні.
Дерева, димарі та сусідні будівлі можуть затінювати частину модуля. Навіть невелика тінь інколи помітно зменшує виробіток, бо фотоелементи з’єднані в електричні ланцюги. Пил, бруд і сніг також блокують світло, тому чиста поверхня скла прямо впливає на генерацію.

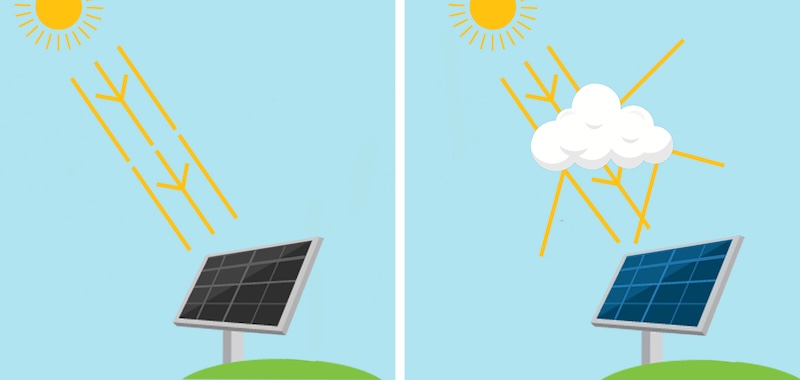

У похмуру погоду панелі не зупиняються: вони використовують розсіяне світло. Проте генерація може знизитися приблизно до 10–30% від номіналу, залежно від густоти хмар і яскравості неба. Сучасні монокристалічні модулі N-type не поступаються полікристалічним у таких умовах і загалом перевершують застарілі полікристали за продуктивністю.
Уночі виробіток дорівнює нулю, бо на фотоелементи не потрапляють сонячні фотони. Масових комерційних «нічних панелей» на ринку немає: подібні ідеї залишаються на рівні лабораторних дослідів. Узимку панелі можуть виробляти електроенергію, якщо їхня поверхня відкрита для світла.
Морозний сонячний день створює цікавий ефект. Холодний кремній генерує вищу напругу, тому панель може працювати з піковим ККД. У літню спеку поверхня модуля нагрівається понад 25 °C, через що напруга падає, а загальна ефективність зменшується.
Тому зимовий виробіток зазвичай обмежує не мороз, а короткий світловий день, низьке сонце, хмарність і сніговий покрив. Після снігопаду не можна оцінювати стан станції за одним похмурим днем. Коли сніг сповзає, а небо прояснюється, генерація відновлюється.
Місце панелі в домашній електростанції: чому потрібен інвертор
Сонячна панель виробляє постійний струм DC. Більшість побутових приладів у будинку працює від змінного струму AC з напругою 220 В і частотою 50 Гц. Через це панель не можна просто підключити до звичайної розетки.
Інвертор перетворює постійний струм на змінний. Його можна назвати мозком системи: він контролює роботу панелей, формує потрібні параметри струму та розподіляє електроенергію між будинком, мережею й акумулятором. У мережевій системі інвертор також синхронізує фази з електричною мережею.

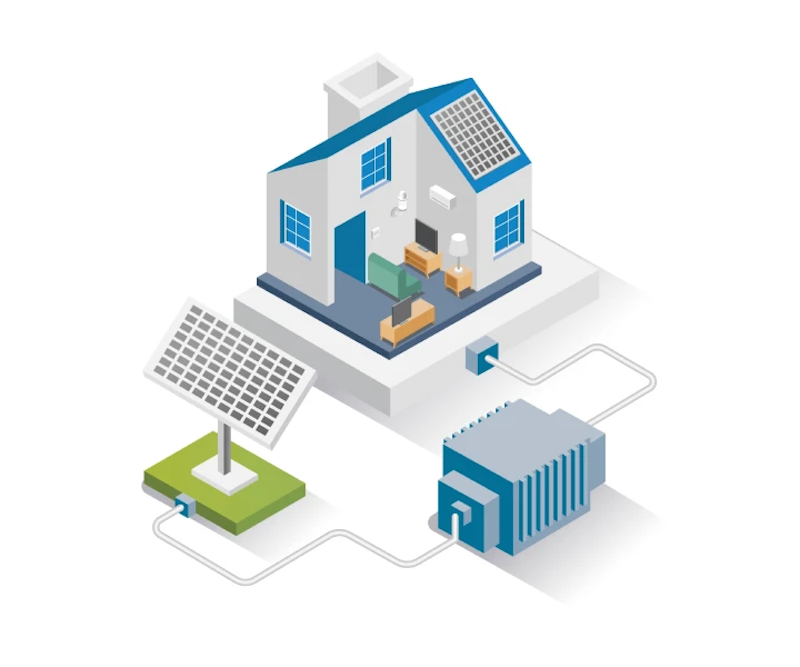

Гібридний інвертор поєднує роботу з панелями, мережею та акумуляторною батареєю. Удень він може віддавати електроенергію до приладів і заряджати акумулятор. Увечері, уночі або під час аварійного відключення накопичена енергія використовується для живлення будинку.
Станом на 2026 рік приватні та комерційні станції масово оснащувалися гібридними інверторами й акумуляторами через потребу в енергонезалежності. Конкретна схема залежить від потужності панелей, ємності батареї та переліку приладів, які мають працювати під час відключення.
Часті питання про роботу сонячних панелей
Сучасна панель потужністю 400–550 Вт у сонячний літній день генерує приблизно 1,5–2,5 кВт·год енергії. Фактичний результат залежить від кута встановлення, регіону, орієнтації, тривалості світлового дня, температури та затінення. Потужність у ватах показує можливість панелі в певних умовах, а кіловат-години — фактично вироблену за день енергію.
Повністю вкритий снігом модуль майже не отримує фотонів, тому його виробіток падає до нуля. Тонкий шар снігу зазвичай швидко сповзає завдяки нахилу панелі та нагріванню поверхні, коли крізь нього пробивається світло. Щільний або замерзлий покрив може залишатися довше й потребувати обережного очищення за правилами виробника.
Мінімальний комплект для живлення будинку включає інвертор, кабелі з роз’ємами MC4, кріпильну конструкцію та захисну автоматику — запобіжники й ПЗВ. Для резервного живлення потрібна акумуляторна батарея. Без правильно підібраного інвертора панель не зможе безпечно передати енергію до звичайної домашньої мережі.
